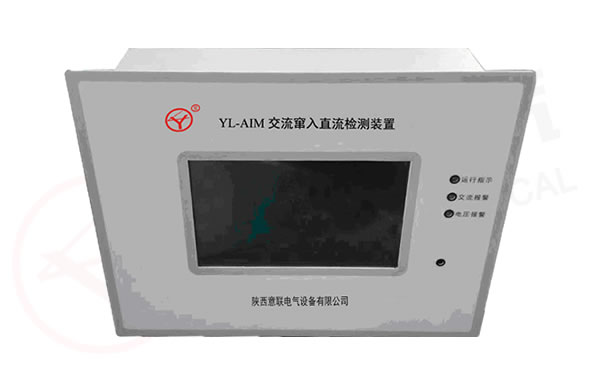

YL-AIM交流竄入直流檢測裝置
| 作者：陜西意聯電氣 | 標簽： 直流系統_蓄電池
▍ 簡要說明 ↴
電力系統中的直流系統接地故障是一種易發生且對電力系統危害性較大的故障。無論是正極接地或者負極接地，都可能造成保護誤動或者保護拒動，危害電力系統正常運行。
《DL/T 856-2004 電力用直流電源監控裝置》 規定了不同直流系統接地故障的整定值，當直流系統接地阻抗低于該阻值時，表示系統已經處于故障運行狀態，需及時處理。
而直流系統中的交流竄電故障則為直流系統中嚴重的接地情況，當直流系統中發生交流竄電故障后，極有可能造成保護的誤動作，危害極大。
根據新直流系統安全反措規定，當直流系統發生交流竄電故障后，直流絕緣監測裝置需及時發出告警信號，并記錄故障發生的時間。而現有的直流系統絕緣監測裝置均未對交流竄電故障提供有效的解決方法，導致直流系統發生交流竄電故障后維護人員不能及時處理，危害直流系統的安全。為此，陜西意聯電氣開發出了交流竄入直流檢測裝置，該模塊可以在不改變?cè)绷飨到y(tǒng)絕緣監測裝置的情況下新增直流系統中交流竄電故障的特征分析、直流系統中交直流有效值分量的提取顯示、以及實現交流竄入直流的測量記錄告警功能。一旦發生交流竄電事故立刻告知維護人員交流竄電電壓大小，為直流系統交流竄電故障提供了快速有效的解決方案。
▍ 產品功能 ↴
★ 交直流電壓實時監測功能:交流竄入直流檢測裝置可實時監控系統母線對地電壓，包括系統電壓，正對地電壓，負對地電壓及交流竄電電壓和 新告警信息并實時顯示；
★ 參數設置功能:裝置可通過觸摸屏設置各種告警門限值：包括系統過壓告警限值、系統欠壓告警限值、交流竄電電壓告警門限值；還可設置：系統電壓等級，協議類型，設備地址，波特率；
★ 歷史數據存儲及查看功能:當直流系統中正負母線對地電壓或交流竄入電壓高于告警門限值時，該告警電壓及告警時間將被保存，并可隨時查看；
★ 交流電壓波形顯示功能:裝置以波形顯示的方式顯示監控系統母線竄入的交流電壓；
★ 點輸出告警信號；
★ 數據上傳功能：交流竄入直流檢測裝置可通過RS232或RS485接口將實時監測數據及歷史告警記錄數據上傳到上位機系統。
▍ 產品特點 ↴
★ 高性能硬件：整個系統采用工業級芯片和元器件進行設計和生產。裝置為高速32位工控CPU，交直流電壓采樣都采用獨立的高精度16位AD轉換器，轉換速度在每秒1000次以上，分辨率在1/50000以上。
★ 人性化界面：裝置采用5英寸工業級彩色觸摸屏設計，人性化的界面設計，系統可以通過觸摸屏靈活地進行頁面的選擇。功能一目了然，方便快捷。
★ 歷史數據動態存儲：裝置采用動態數據存儲技術，當被測系統電壓、正負母線對地電壓或竄入交流電壓發生報警時即進行存儲，方便查看發生故障的變化規律。
★ 高安全性：所有采樣單元均采用隔離設計，設備故障不影響直流系統正常的運行。
★ 高可靠性：軟件陷阱和監控芯片雙重抗干擾設計，能保證在強電干擾環境下長時間穩定運行。
▍ 技術指標 ↴
|
測試項目
|
范圍
|
分辨率
|
精度
|
|
直流電壓
|
0-300V
|
0.1V
|
≤0.5%
|
|
交流電壓
|
0-300V
|
0.1V
|
≤1%
|
★ 使用環境：
環境溫度：-20℃～+50℃
相對濕度：≤95%
工作電源：AC/DC兼容,工作電壓范圍85～265V
★ 外形參數：
重 量：1kg
外形尺寸：長210mm×寬160mm×厚132mm
面板尺寸：長210mm×寬160mm
安裝開孔尺寸：長192mm×寬137mm
