電纜故障指示器原理

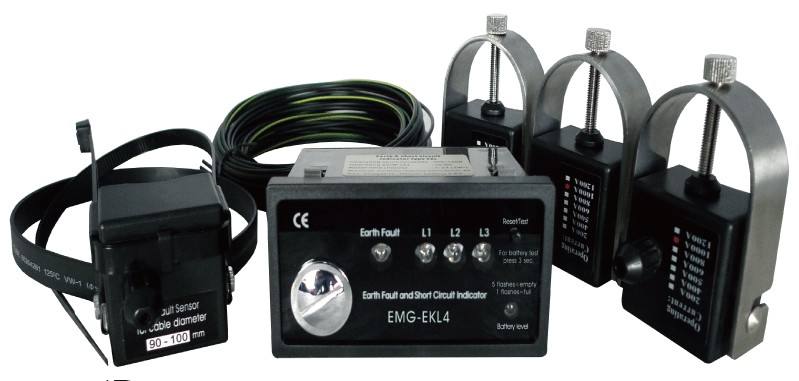

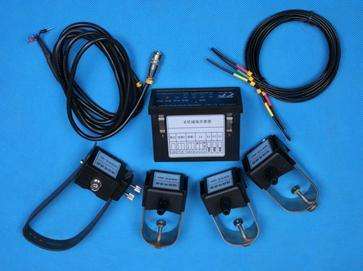

　　電纜故障指示器原理:電纜故障指示器是一種能夠根據電網線路中電流、電壓的變化來對電網運行故障進行智能判斷、檢測以及定位的重要設備儀器。它通常被安裝在電力輸送網絡之中，主要用來監視檢測線路可能出現的短路以及單相接地等故障，當電力網絡中發生短路現象，則線路中的電流值瞬間突變，此時的故障電流在通過指示器時就會觸動指示器的翻牌或閃光動作，而非故障電流則不會影響其正常顯示。

　　同時電纜故障指示器大都配備了自動延時復位功能，當故障排除之后，恢復電力輸送，故障指示器會自動復位，為下一次的檢測做好準備，這使得電網日常的檢測維護更加方便快捷。

　　目前電力網絡輸送中容易發生的是相間短路和單相接地兩類故障，因此故障指示器的設計也是按照這兩類故障而設定的。相間短路指的是輸送線路的兩相或三相之間相互接觸，從而造成了線路短路故障的發生。當相間發生短路時，線路中的瞬間電流突然增大，并形成電流突躍，故障指示器內部對電流突變值進行了設定，若電流變化量超過了設定值，那么指示器就會顯示與之對應的故障信號。

　　對于單相接地的判斷依據和原理目前使用多的是零序電流幅值法，即在中性點不直接接地的配電網絡中采集暫時的電流、電壓等數據值，然后采用穩態零序電流和電壓的基波或高次諧波對采集的數據進行計算和分析，從而線路中的電流電壓值進行判定，若為故障電流則顯示翻牌或者亮燈，反之指示器無變化。
