礦用電纜探傷測試儀原理及使用

一、礦用電纜探傷測試儀概述

　　礦用電纜探傷測試儀原理:煤礦是電纜使用大戶，由于井下作業環境條件嚴酷，所以各種電纜年損環量比較大，為了節省開支降低行產成本，各礦一般都有配備了和自已的電纜維修隊伍。但由于受檢測設備及工藝的限制在修理綜采等電纜時，探傷測試常常不盡人意，而且大多采用對電纜絕緣破壞較大的強行擊穿法。

　　礦用電纜故障檢測儀是以不破壞電纜原有結構為前提的局部放電法為基礎進行擦傷，能簡便而準確地探測到電纜損傷部位，而且又兼有修復后進行測試的功能，所以是當前煤礦電纜維修業務中可以充分信賴的工具。

二、礦用電纜探傷測試儀主要技術參數：

> 電流電壓：單相交流220V、50Hz
> 探傷直流輸出電壓：0—30KV（按鈕控制）
> 電纜探傷準確度：±50mm    以內
> 測試輸出直流電壓：0—30KV（按鈕控制）
> 自動耐壓測試時間：0—30分    （可設定）
> 泄漏電流測試范圍：0—100    微安
> 主變壓器額定容量：3KVA
> 整流方式：單相半波
> 放電球隙：手柄羅桿調節
> 外形尺寸：1100×1000×1200mm

> 重量：約100 Kg

三、礦用電纜探傷測試儀使用環境條件：

>>、周圍無爆炸危險的介質，且介質中無足以腐蝕金屬和破壞電氣絕緣的氣體及塵埃；
>>、周圍介質溫度：—5℃—＋40℃；
>>、空氣相對溫度：不大于85%（溫度為20℃±5時）；
>>、海拔高度：不超過2500m；
>>、無顯著沖擊振動，且無雨雪侵入的場所。

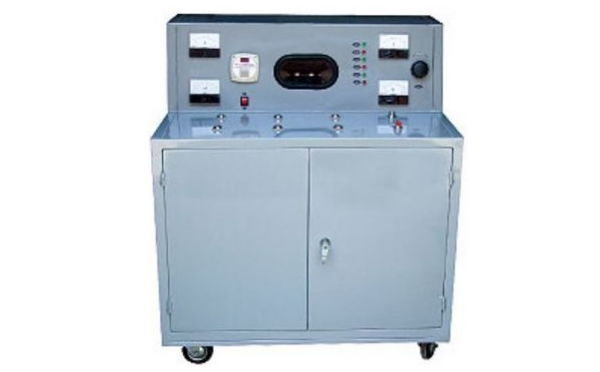

四、礦用電纜探傷測試儀結構特點：

>>、在控制面板上設有電源開關、高壓啟動、高壓停止、升壓、降壓等開關或按鈕，有耐壓測試數字時間定時繼電器等。
>>、礦用電纜探傷測試儀由控制部分（低壓）和高壓整流，放電及測試部他組成。高低壓間、高低壓與外殼之間都留有足夠的安全空間。
>>、為保證設備及人員安全，高壓啟動前必須由專人用鑰匙進行操作。
>>、配備了專用高壓放電棒，供每次探傷或測試后進行放電，以確保安全，箱底部有接地標志。
>>、每次探傷或對電纜進行測試時，都能保證高壓從零位開始徐升壓，有高低壓限位形狀，升壓或降壓過程均由按鈕進行控制，升降電壓速率平穩，操作安全簡便。
>>、直流耐壓測試時間可由數字后自動進行（也可由人工進行控制），試驗時間準確可靠。
>>、泄漏電流可根據耐壓測試過程的需要隨時進行測量。
>>、設備有過流及短路保護，有啟動預警告及過流保護。
>>、在顯示板上有高壓電壓、泄漏電流和低壓總電流等測量電表，設有電源、高壓、定時等指示燈和對球隙放電進行曲觀察窗口等。

五、礦用電纜探傷測試儀使用步驟

一、首先將機外接線接至220V容量大于20A電源上。
二、然后打開控制箱上面的漏電保護空開，打開后機器面板上電壓表有指示，即表示電源已接入。
三、，接線要正確，正常使用時一定不能有其它雜物放在旁邊，不能放在有導電塵�；蛴衅渌�有導電氣體、易燃易爆的場合使用。
四、打開控制箱操作面板上的總電源控制開關，電源指示燈“亮”待調壓器調零指示“黃燈”亮，方可“啟動電源”
五、不論是探傷還是測試，關斷總電源“重啟”，復位指示燈都是自動復位，只有復位指示燈“黃燈”亮才能啟動電源。
1、探傷時將B和C、用短路線連結，A接紅夾，E點接黑夾。
2、測試時，將A和B短接，C點接紅夾，E點接黑夾.
3、擦傷時將待測兩根相線或相與地接好，調整兩球之間距離為2～6mm，按升壓按鍵如果待測量兩根電纜漏電或斷路，KV表指示到6—8KV時，只可以看到兩球隙在放電，此時電纜損壞處會放電或冒煙，表明該電纜故障點即在該處，此時探傷就算成功。
4、測試時首先用兆歐表將被測電纜測量一下相對相、相對地是否短路，不漏電可測試(對電纜芯線AB、BC、AC、A、B、C對地線)測試時測量電壓是被測電纜額定電壓的3—5倍。
5、測試時調壓器手柄一定要慢慢往上調節，并注意u A讀數，一般在耐壓測試時u A表讀數為20—50μA為合格。使用完畢一定要用放電棒對A、B、c點放電，無論是測試或探傷。
