開關回路電阻測試儀使用方法

| 作者：陜西意聯電氣 | 標簽：回路電阻測試儀

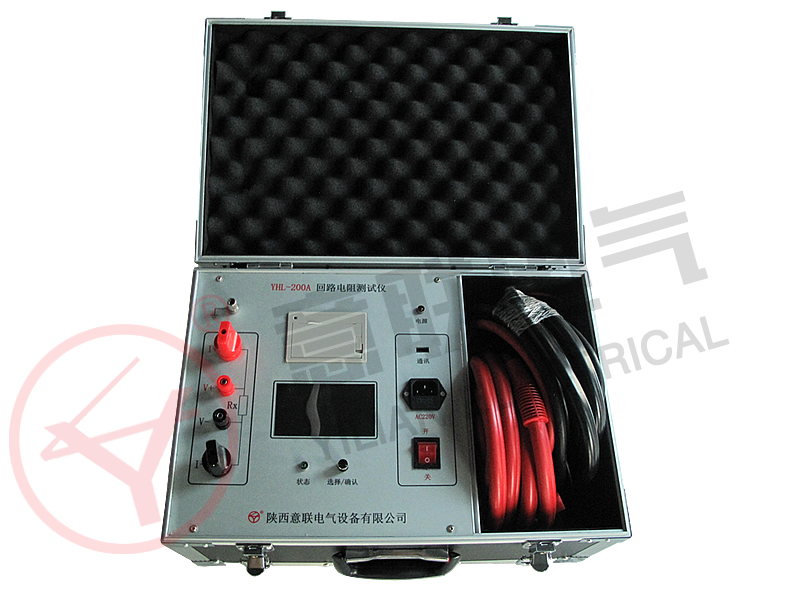

　　高精度開關回路電阻測試儀是采用數字電路技術和開關電路技術制作，它是用于開關控制設備的接觸電阻、回路電阻測量的專用設備，意聯電氣開關回路電阻測試儀其測試電流采用標準GB763推薦的100A直流，可在100A電流的情況下直接測得回路電阻或者接觸電阻，并用數字顯示，意聯電氣開關回路電阻測試儀測量準確、性能穩定，適合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

操作流程及方法

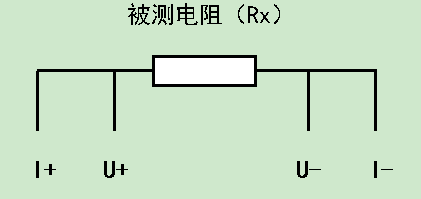

a、將交流電源線、電流線、測試線接到各自插座中。（注：在連接被試品時，應將回路電阻測試電流線接于測試電流線內側，并盡可能靠近被測接點，同時，要保證回路電阻測試線與測試電流線極性一致（如下圖）

b、電流線、測試線與被測電阻聯接時，注意電流線與測試線不要纏繞在一起，應盡量遠離一些。

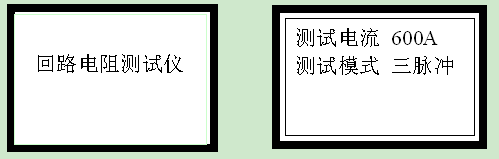

c、接通電源開關，儀器自檢10秒，隨后顯示主菜單，便可測量回路電阻的微歐值及測試電流值。（下圖1；2）

d、測量模式分：單脈沖、三脈沖和燒弧測試。

e. 單脈沖測試：

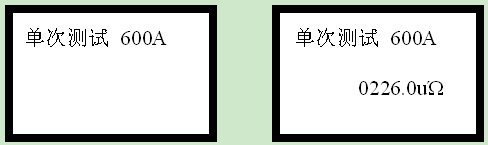

　　按確定鍵進入測試模式設定：按鍵調節測試模式為單脈沖，再按確定鍵儀器進入單脈沖測量并顯示測量結果，按打印鍵打印本次測量結果，測量過程完成。（如上圖3；4），如在測量過程中需終止測量請按復位鍵即可。按設置鍵返回主菜單。

6.三脈沖測試：

回路電阻測試儀三脈沖測試

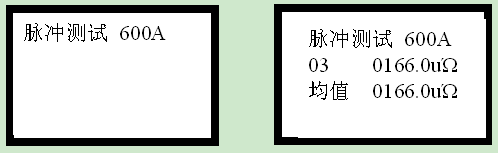

　　按確定鍵進入測試模式設定：按鍵調節測試模式為三脈沖，再按確定鍵儀器進入脈沖測量并顯示測量結果，按打印鍵打印本次測量結果，測量過程完成。（如上圖5；6），如在測量過程中需終止測量請按復位鍵即可。（脈沖測量共進行三次單脈沖測量，并自動計算三次測量的平均值）按設置鍵返回主菜單。

7.燒弧測試：

回路電阻測試儀燒弧測試

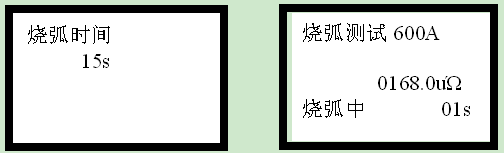

　　按確定鍵進入測試模式設定：按鍵調節測試模式為燒弧，繼續按確定鍵儀器進入燒弧測試子菜單，燒弧測試分：15s、30s、60s和自定義（0-60s），按鍵調節燒弧測試時間，按確定鍵確定，繼續按確定鍵開始測量，倒計時1s顯示測量結果，按打印鍵打印本次測量結果，測量過程完成。（如上圖7；8），如在測量過程中需終止測量請按復位鍵即可。按設置鍵返回主菜單。

高精度開關回路電阻測試儀使用注意事項：

a、打開電源開關之前，應先將測試按鈕彈起（非測試狀態下）、電流調節鈕按逆時針調至“零位”。　　

b、儀器應放置于干燥、通風，無腐蝕性氣體的室內。　　

c、測試完后一定要等電源全部放完后再拆除測試線等裝置

d、貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。
