怎樣查找電纜故障點[干貨]


| 作者:陜西意聯電氣 | 標簽: 電纜故障測試儀

怎樣查找電纜故障點


  怎樣查找電纜故障點?在中國電力電纜較普遍使用是60年代以后,級別有限,使用較窄范圍,那時為解決故障電纜,研發人員研制生產出了以"沖閃法"為原理的電纜故障測試儀。


該儀器測驗電纜故障的辦法有三個過程:


1、 先用測距儀測間隔。

  其實,先要判別電纜故障是高阻仍是低阻或者是接地,根據這個條件采用不同的測驗辦法。假如是接地故障,就直接用測距儀的低壓脈沖法來丈量間隔;假如是高阻故障就要采用高壓沖擊放電的辦法來測間隔,用高壓沖擊放電的辦法測間隔時又要許多的輔佐設備:如高壓脈沖電容、放電球、限流電阻、電感線圈以及信號取樣器等等,操作起來既費事又不安全,具有必定的危險性,更為煩瑣的是還要剖析采樣波形,對測驗者的知識要求比較高。


2、 查找途徑(假如途徑清楚這一步可以省掉)。

  在查找途徑時,要給電纜加一信號(途徑信號發作器),再用接納機接納這個信號,沿著有信號的途徑走一遍,就確定了電纜的途徑?墒,這個途徑的范圍大致要在1-2米之間,不是特別準確。


3、 根據測出的間隔來準確定位。

  其根據是打火放電發作的聲響,當從定點儀的耳機聽到聲響 大的地方時,也就是找到了故障點的位置。可是,由所以聽聲響,所以,受環境噪音的影響,找起來相當費時間,有時要等到晚上才可以。當遇到交聯電纜時,就更費時間了,由于,交聯電纜一般都是內部放電,聲響十分小,幾乎聽不到, 后只要丈量了。


  因而上說,用這種辦法可以處理大部分的以油侵紙作絕緣資料的電力電纜故障,關于近幾年呈現的以交聯資料和聚乙烯資料作絕緣資料的電纜故障,測驗作用不是太抱負,原因是打火放電所發作的聲響往往很。娎|外皮沒有損傷,只是電纜內部放電),遇到這種狀況時,就只要用其它辦法來處理了。

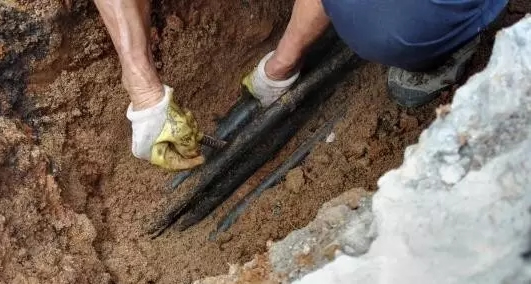

電纜故障


  雖然有這樣的不足之處,但以"沖閃法"原理規劃成的電纜故障測驗儀在很長一段時間內為企業處理了不少電纜故障,大家基本上是認可的,其貢獻口碑載道。目前已廣泛運用到各個行業,跟著各行各業的快速開展,電纜的用處越來越廣泛,電纜的種類也不斷增多,這樣電纜故障不斷發作就是一種必然。



  咱們知道,各行業對所用電纜的等級、使用的環境、接線配電的辦法、絕緣要求各不相同,不同電纜的電纜故障特征也有很大的不同之處,原因是使電纜發作故障的要素有許多方面,可目前人們由于以前養成的習氣,總想以一種辦法處理所有的電纜故障,所以現在市場上仍是?沖閃法"為原理規劃的電纜故障測驗儀占主導地位。


  然而,在有些行業用"沖閃法"去處理電纜故障,根本就測不出故障,并且很有可能會發作嚴重后果,如路燈用的電纜和礦山用的井下電纜就不能直接?沖閃法"去測驗故障。同樣其它行業用的電纜都有各自的特色,在此咱們不能詳細介紹。


  可是,跟著科學技術的不斷開展,咱們應該可以找到更加簡潔的測驗辦法,把電纜故障進行分類,對癥下藥,具體問題具體剖析,這樣咱們就會發現實踐有些電纜的故障無須"沖閃法"的原理,處理起來也十分方便快捷。

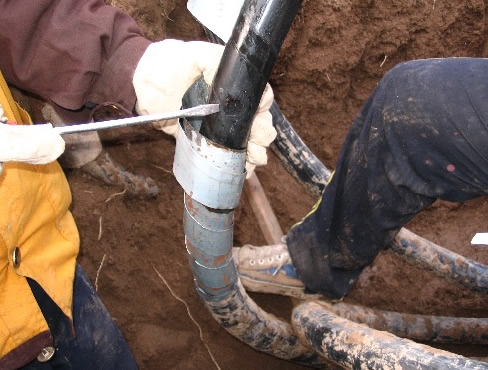

現場查找電纜故障點


  在多年的實踐工作中,咱們發現高壓電纜和低壓電纜的故障各有許多不同之處,高壓電纜故障多以運轉故障為主,且大多數是高阻故障,而高阻故障又分走漏和閃絡兩大類型;而低壓電纜故障只要開路、短路和斷路三種狀況(當然,高壓電纜也包含這三種狀況)。



另外,低壓電纜在實踐使用過程中還有以下特色:
a.敷設的隨意性較大,途徑不是那么明白。
b.敷設時不是高壓電纜那樣填沙加磚后深埋,相反埋深較淺,易受外力損傷而呈現故障。
c.電纜一般較短,十幾米到幾百米不等,不像高壓電纜往往在幾百米到幾公里。
