三相繼電保護測試儀原理用途及接線方法

三相繼電保護測試儀原理用途及接線方法:三相繼電保護測試儀在電力系統檢修中是不可少的儀器，隨著技術的提高，其功能越來越完善，種類越來越多。按性能可分為三類:即單相繼電保護測試儀、三相繼電保護測試儀、六相繼電保護測試儀。一般施工單位和供電部門使用三相微機繼電保護測試儀即可，三相繼電保護測試儀可同時3相電流輸出，試驗范圍不同，三相繼電保護測試儀則只能完成不涉及到差動等保護類型的實驗。為了完成繼電保護的任務，繼電保護就必須能夠區別是正常運行還是非正常運行或故障，要區別這些狀態，關鍵的就是要尋找這些狀態下的參量情況，找出其間的差別，從而構成各種不同原理的保護。

1.利用基本電氣參數的區別

發生短路后，利用電流、電壓、線路測量阻抗等的變化，可以構成如下保護：(1)過電流保護；(2)低電壓保護；(3)距離保護

2.利用內部故障和外部故障時被保護元件兩側電流相位（或功率方向）的差別

3．序分量是否出現：電氣元件在正常運行（或發生對稱短路）時，負序分量和零序分量為零；在發生不對稱短路時，一般負序和零序都較大。因此，根據這些分量的是否存在可以構成零序保護和負序保護。此種保護裝置具有良好的選擇性和靈敏性。

4．反應于非電氣量的保護：反應于變壓器油箱內部故障時所發生的氣體而構成氣體（瓦斯）保護；反應于電動機繞組的溫度升高而構成過負荷保護等。

三相繼電保護測試儀用途:三相繼電保護測試儀是保證電力系統安全可靠運行的一種重要測試工具。三相繼電保護測試儀可獨立完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，用于線路保護，主變差動保護，勵磁控制等各個領域，隨著計算機技術的迅猛發展，繼電保護測試裝置已成為保證電力系統安全可靠運行的一種重要測試工具。廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場。

三相繼電保護測試儀接線方法

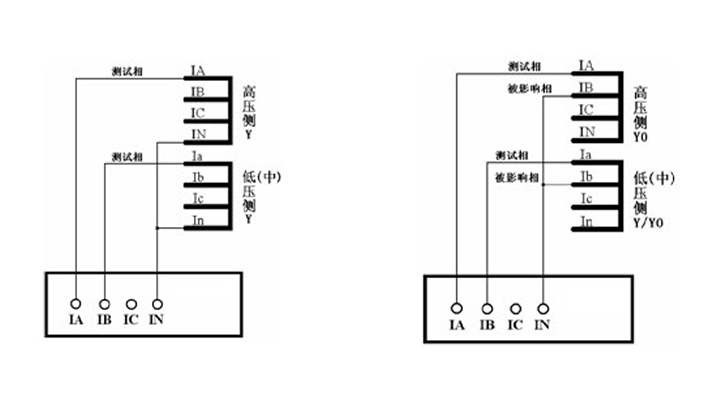

1、Y（Y0）/ Y（Y0）接線方式：

圖a.兩側均有相位調整，但無零序修正，兩側均接成單相短路方式。

圖b.兩側均無相位調整，但有零序修正兩側均將測試相與零序修正相接成相間短路方式。

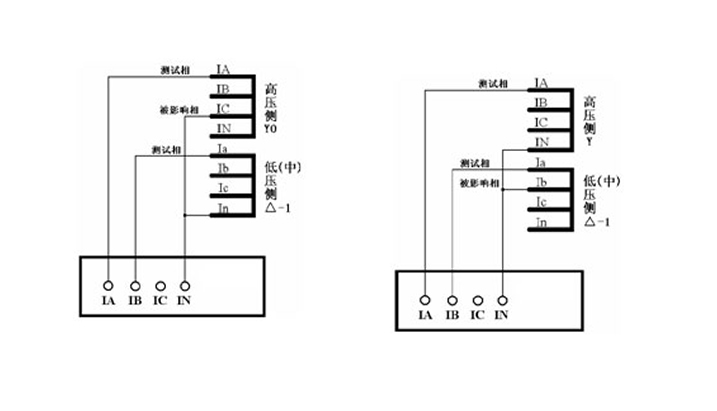

二、Y（Y0）/ △-11接線方式：

圖a.Y側相位調整,無零序修正,按單相短路接線. IA’ =IA-IB IB’ =IB-IC IC’ =IC-IA △側的測試相與被影響相按相間短路接線 △側相位調整,按單相短路接線。

圖b. Y0側零序修正,Y側的測試相與被影響相按相間短路接線，Ia’ =Ia-Ic Ib’ =Ib-Ia Ic’ =Ic-IbC）Y（Y0）/ △-1。
