電纜外護套故障探測儀測定方法及原理

     電纜外護套故障探測儀測定方法及原理：當電纜外護層絕緣損壞以后，我們可以采用三種方法進行初測：電橋法、壓降比較法與脈沖反射法，然后再用跨步電位法與感應法定點。用壓降比較法測試外護層絕緣故障點的接線如下圖所示。

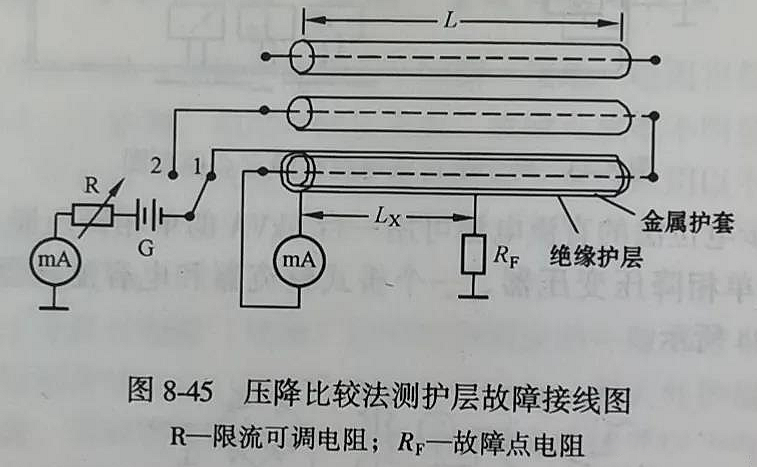

壓降比較法測護層故障接線圖

每當我們調節電阻R時，使直流毫安表要在一定的直流電壓下順利通過相等的電流，這時護層絕緣德瑪故障點的距離才可以用如下式求得：

     然后，我們再用跨步電位法再進行定點試驗操作。它的方法就是用直流電源發生器在電纜的金屬護套上施加一直流電壓，它的加壓范圍在0~4kV之間可以調，而儀器輸出的直流電流值為0-450mA之間。金屬護套加壓后在外護層的故障點就會有電流流出，再經大地向電纜線路的兩端流去，我們用檢流計沿線可以檢測到電纜線路路徑地面任意兩點間的跨步電位。在護層故障點的前后，跨步電位的極性相反，而故障

點正上方的跨步電位為零，如下圖所示

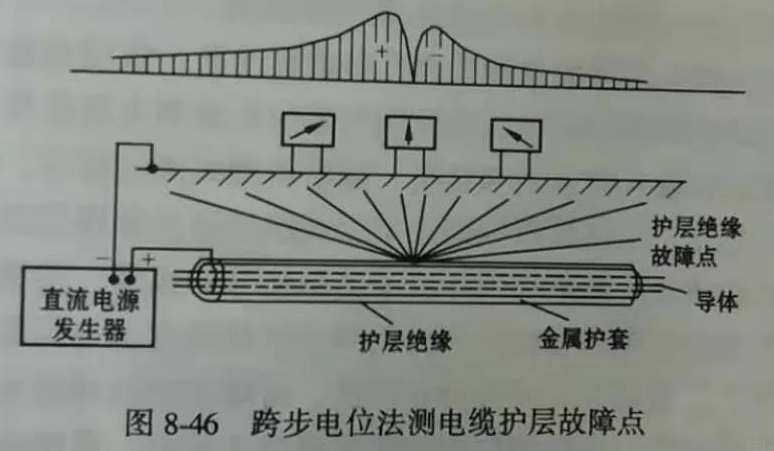

跨步電位法測電纜護層故障點

     其實，電纜外護套故障探測儀就是采用這個原理制造的測試儀。電纜外護套故障探測儀的測試包括初測、尋徑、定點這三個步驟，當我們使用時應當先將外殼接地，再把高壓輸出接至被測電纜之后可以接通220V的電源啟動合閘按鈕進行加壓并且調節到所需要的試驗電流，這樣就可以攜定點儀到初測位置進行定點了

  其跨步電位方法適用于直埋式電纜線路，當電纜敷設在管道電纜溝、隧道內用跨步電位方法進行護層故障點的定點則較困難。
