怎樣對電纜線路路徑進行探測定位？電纜線路故障測試和定點要有正確的電纜路徑圖紙和各段電纜的長度、截面積等資料。當電纜線路的這些技術資料不齊或沒有線路圖紙時，我們首先應進行電纜線路路徑的探測定位
電纜路徑探測定位儀由音頻信號發生器、信號接收儀、探測線圈和耳機等組成，其基本工作原理是根據電磁感應定律，即當電纜導體中流過交變電流（音頻或工頻）時，它的周圍便存在交變磁場，當導電線圈接近這個變化的磁場時線圈內就會感應出交變電流，線圈中感應電流的強弱同穿過線圈磁力線的多少即線圈與磁場的耦合程度有關。
電纜路徑探測儀的探測線圈在地面移動時，敷設在地下有電電纜周圍的音頻磁場便在探測線圈內感應出音頻電流信號并通過接收儀放大后輸人微安表和耳機，隨著探測線圈的移動，信號的大小發生變化，由此可以判斷出電纜線路的路徑和埋設深度。
在停電待測的電纜線路上，音頻信號發生器應直接接在與其他電力系統設備分開的電纜導體上，可以取得較好的測試效果。如果電纜線路沒有停電，信號發生器也可以通過夾鉗式耦合線圈從電纜護層外取得輸出信號。信號發生器的輸出電壓、輸出功率是可調的，輸出頻率有1~10kHz等可供選擇。
路徑探測儀一般都使用耳機來監聽信號的強弱，根據探測線圈放置方向和探測時音響曲線的不同和極性的變化來判斷。
探測電纜路徑位置可分為音谷法、音峰法和脈沖磁場法等。

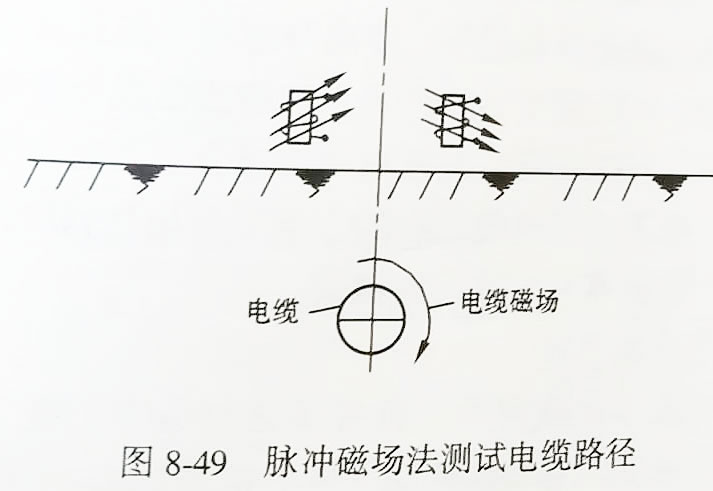

（a）脈沖磁場法：在電纜線路的遠端接地，利用直流高壓試驗設備和放電球間隙對電纜導體施加高壓直流沖擊電壓，使電纜線路周圍產生脈沖磁場。利用接收線圈，垂直于地面進行測量，當接收線圈從電纜線路的一側移到另一側時，由于穿過接收線圈的磁力線方向發生變化，測量到的脈沖磁場初始極性相反，如圖8-49所示。由此可以判別電纜線路位置。

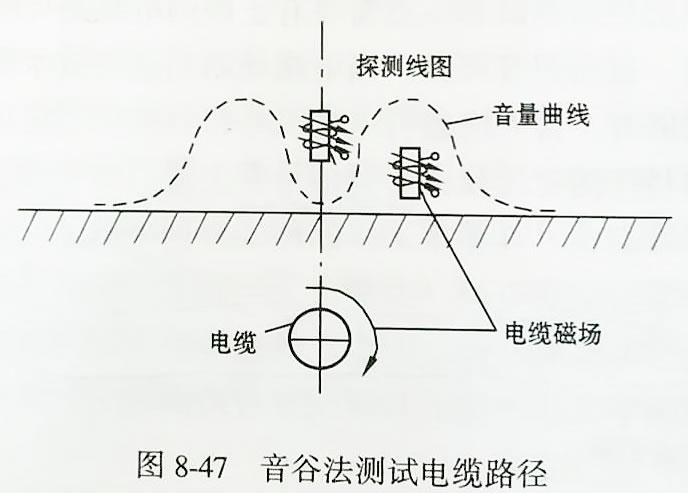

（b）音谷法：使探測線圈的磁棒垂直于地面，慢慢移動，當線圈位于電纜正上方時，磁力線與線圈平面平行，探測線圈與電纜磁場的耦合zui差，穿過探測線圈的磁力線為零，耳機中沒有感應電流聲音。探測線圈向兩邊移動時，耦合量逐漸增加，耳機中的音量漸漸變大到某一距離時音量zui大，但是繼續往遠處移動時由于線圈離開電纜線路太遠，穿過探測線圈的磁力線又逐漸減少，音量又漸漸減弱如圖8-47所示�？梢娫陔娎|位置探測儀的音量呈一馬鞍狀曲線，而音量的谷低位置對應的就是電纜線路的位置。
（c）音峰法：使探測線圈的磁棒平行地面但和電纜線路方向垂直，在電纜線路的上方作平行移動，由于探測線圈在電纜線路的正上方時與電纜磁場的耦合zui好，穿過線圈的磁力線zui多，這時耳機中音量達到峰值。當線圈向兩邊移動時，由于穿過探測線圈的磁力線逐漸減少，耳機中的音量也漸漸變弱，其音量曲線如圖8-48所示，而音量峰值位置與電纜線路位置相對應。
（d）電纜埋設深度的測試：用音谷法測出電纜線路的路徑位置A點后在地面上標記。再將探測線圈旋轉45°角并向左或向右移動，尋找音谷點（見圖8-50），當耳機中再次出現聲音zui低的時候，線圈必和電纜線路垂直，這時兩個音谷點B或B'與電綱所在點0之間的連線BO和B'O與垂線AO之間的夾角為450，三角形AOB和AOB'為等腰直角三角形，AB=AB’=AO，因此電纜正上方音谷點到另左右兩個音谷點的距離即為電纜在該處的埋設深度。
