避雷器試驗設備

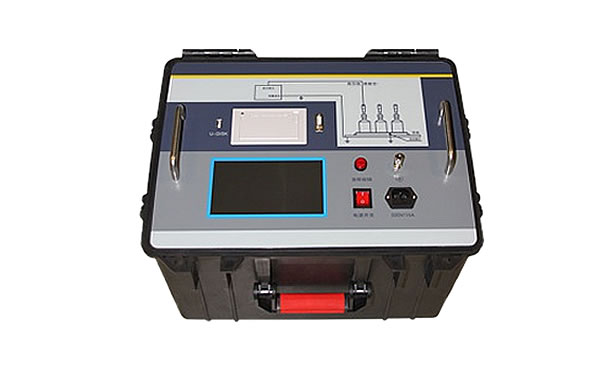

YLGDY-30 過電壓保護器綜合測試儀

| 作者：陜西意聯電氣 | 標簽：氧化鋅避雷器測試儀

▍ 簡要說明　↴

　　YLGDY-30過電壓保護器綜合測試儀是陜西意聯電氣專門針對帶間隙的氧化鋅過壓保護器（又稱避雷器或TBP）的工頻放電電壓試驗而研發的一款測試儀器。其采用一種新型的特殊電路，對試驗電壓波形進行監測，同時采集電流回路的放電脈沖信號，自動判斷間隙放電，鎖存放電瞬間的電壓峰值，同時發出聲音報警信號，以提示試驗者，并迅速切斷試驗電源，保護試品和試驗設備免遭過流損壞。

　　YLGDY-30過電壓保護器綜合測試儀集工頻高壓電源、測量、控制系統為一體，其體積小，重量輕，攜帶方便，操作簡單，安全可靠，被廣泛地應用于各種電氣設備工頻放電電壓試驗中。

▍ 功能特點　↴

◆　儀器采用波形檢測和傅里葉變換方式時刻監測放電電流，監測到放電電流時立即記錄此刻高壓并在0.2s內切斷高壓電源。測試結果精度高，便于實現自動化測量。
◆　全觸摸液晶顯示屏，超大全圖形操作界面，操作過程清晰明了，操作人員無需額外的專業培訓就能使用。
◆　儀器操作簡便，數據的測量在微處理器控制下自動完成，無需人工干預.
◆　一體化機型，內附高壓電源，便于現場測試，減少現場接線。
◆　高壓保護：試品短路、擊穿或高壓電流波動，能以短路方式高速切斷輸出。
◆　低壓保護：誤接380V、電源波動或突然斷電，啟動保護，不會引起過電壓。
◆　防誤操作：電壓、電流實時監示，接線端子高/低壓分明，緩速升壓，迅速降壓，聲音報警。
◆　抗震性能：儀器采用獨特抗震設計，可耐受強烈長途運輸震動、顛簸而不會損壞。

◆　高壓電纜：為耐高壓絕緣導線，但為了測量準確，請懸空使用。

▍ 技術參數 　↴

◆　輸出電壓：0-30KV（有效值）；輸出電流：0-25mA
◆　檢測放電方式：波形檢測和傅里葉變換方式
◆　準確度：電壓：±（讀數×2%+0.1）；電流：±（讀數×2%+0.1）
◆　高壓切斷時間：小于0.2秒
◆　電壓分辨率：0.001kV；電流分辨率：0.001mA
◆　輸入電源：180V～270VAC，50Hz/60Hz±1%，市電或發電機供電
◆　計算機接口：標準RS232接口
◆　打印機：熱敏微型打印機

◆　環境溫度：-10℃～50℃，相對濕度：<90%

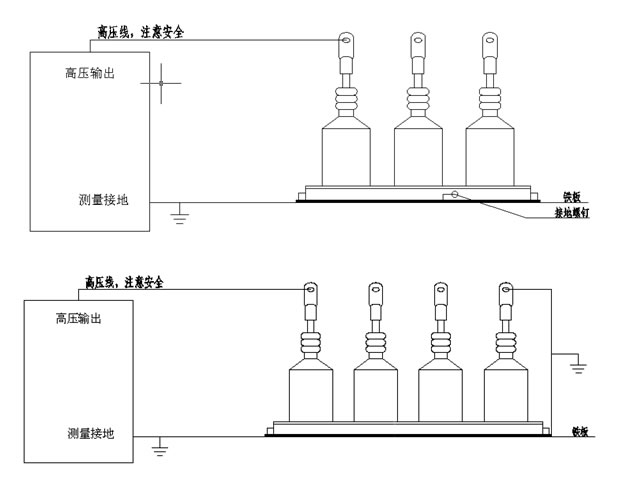

▍ 測試接線方法 　↴
