▍ 簡要說明 ↴

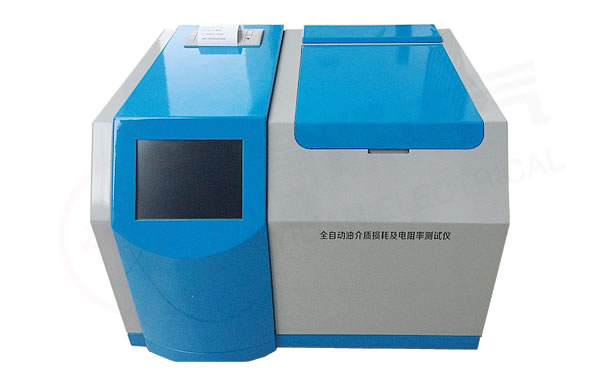

YLJH-7065全自動油介質損耗及電阻率測試儀采用一體化結構，它將介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計和直流高壓源等主要部件集成在一起。全自動油介質損耗及電阻率測試儀內部采用全數字技術，全部智能自動化測量，同時全自動油介質損耗及電阻率測試儀配備了大屏幕液晶觸控顯示器，全中文菜單界面提示，操作人員無需專業培訓即可熟練使用，測試結果可以自動存儲并打印輸出。
絕緣油廣泛應用于變壓器、油斷路器、充油電纜、電力電容器和油套管等高壓電氣設備中，其性能好壞直接影響到電氣設備能否正常運行，因此必須定期對絕緣油進行有關試驗。YLJH-7065全自動油介質損耗及電阻率測試儀是陜西意聯電氣參考國標GB/T5654-2007《液體絕緣材料相對電容率、介質損耗因數和直流電阻率的測量》要求，專門為測量絕緣油等液體絕緣介質的介質損耗因數和直流電阻率而研發設計的測試儀器。
▍ 功能特點 ↴
● 全自動油介質損耗及電阻率測試儀以RAM9平臺為核心，測試精度高、速度快。
● 全自動油介質損耗及電阻率測試儀采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。
● 油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及泄露對介損測試結果的影響。
● 內部標準電容器為SF6充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。
● 交流試驗電源采用AC-DC-AC轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。
● 空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的準確計算。
● 具備完善的保護功能。當有過壓、過流、高壓短路時，儀器能迅速切斷高壓，并發出警告信息。當溫度傳感器失效或沒有連接時，發出警告信息。
● 在中頻感應加熱爐內設有限溫繼電器，當溫度超過120度時，繼電器釋放，加熱停止。
● 試驗參數設置方便，溫度設置范圍0～120℃，交流電壓設置范圍200～2200V，直流電壓設置范圍0～500V。
● 采用大屏幕TFT純彩液晶觸控顯示器，顯示清晰，只需簡單設置，儀器即可自動進行測試，并自動存儲和打印測試結果。
● 自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印。
▍ 技術參數 ↴
▍ 試驗方法 ↴
試驗電壓：交流電壓視所測液體而定，電場強度在0.03千伏/毫米到1千伏/毫米之間，采用頻率40～62赫茲之間的正弦電壓。
測量：油杯充入油樣后，當內電極的溫度與所要求的試驗溫度之差不大于±1℃時開始進行損耗因數的測量，僅在測量時施加電壓。完成初次測量后，倒出油樣并用第二份同一油樣再充入油杯，操作過程和第1次一樣，但省略洗涮。加溫后重復測量，兩次讀數之間的差別不應大于0.010%與兩次測量較大值的25%之和。如果不能滿足要求，就再次換同一油樣做試驗直到相鄰兩次讀數之差不超過0.010%與兩次測量較大值的25%之和為止，這時測得的結果才認為是有效。zui后，將兩次有效測量中較低的一個值作為液體樣品的損耗因數。
