YLJX-6 絕緣靴/手套耐壓測試儀

| 作者：陜西意聯電氣 | 標簽：電力安全工器具

▍ 簡要說明　↴

　　YLJX-6絕緣靴（手套）耐壓測試儀是陜西意聯電氣依照國家相關規程要求研發生產的用于絕緣靴（手套）、絕緣桿批量試驗測試的專用設備，絕緣靴/手套耐壓測試儀對以往的測試方法進行了改進，優化了測試程序，絕緣靴手套耐壓裝置能夠可靠地鑒別絕緣靴（手套）和絕緣拉桿的泄漏電流，絕緣老化和工頻耐壓等參數。

絕緣靴/手套耐壓測試儀

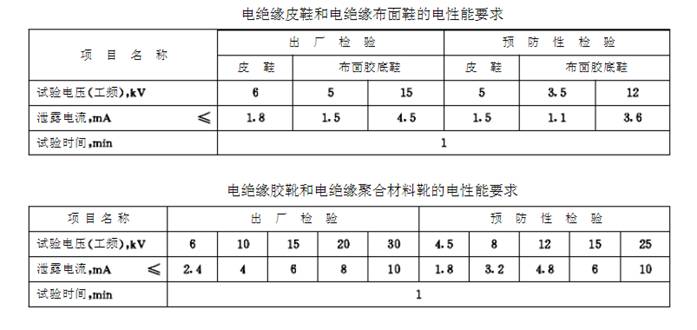

　　絕緣靴和絕緣手套是電力系統操作和檢修必備的安全防護用具，DL408《電業安全工作規程》及GB12011-2000《電絕緣鞋通用技術條件》規定了絕緣靴及絕緣手套等常用安全工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。

絕緣靴手套耐壓裝置

　　YLJX-6絕緣靴（手套）耐壓測試儀可以同時檢測六只絕緣靴（手套），大大提高了檢測速度，同時絕緣靴/手套耐壓測試儀減輕了檢測強度，保障了檢測人員的人身安全，現已被廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校的試驗中。

▍ 功能特點　↴

☑　高壓電壓、電流、低壓電流、時間，4路測量方式。
☑　手動操作方式，提高了產品的安全性、可靠性。
☑　實時顯示高壓電壓、高壓電流、低壓電流和時間，顯示直觀明了。
☑　絕緣靴手套耐壓裝置具有零位指示、電源指示、工作指示、計時指示、安全緊急按鈕等功能
☑　高壓電流采用分布式結構，易于維修，任意一路故障不影響試驗；
☑　完善的過流保護、零位啟動保護、聲光語言報警提醒、電源保護開關等功能；
☑　絕緣靴手套耐壓裝置采用新型電流繼電器，更準確、更可靠，確保人身及設備安全。

☑　配備串級變壓器和雙高壓變壓器，實現不同電壓等級的耐壓試驗。（選配）。

▍ 技術參數 　↴

☑　輸入電壓：AC220V±10%
☑　低壓輸出：AC0-250V
☑　低壓電流：0-25A
☑　輸出容量：5kVA（可按客戶要求定制）
☑　高壓電壓：0-50kV
☑　電壓測量誤差：<±1.5%
☑　電流測量誤差：<±1.5%
☑　高壓泄漏電流量程：30.0mA
☑　泄漏電流測量誤差：±（1.5%I+2個字）
☑　泄漏電流分辯率：0.1mA
☑　計時范圍：0-9999s

☑　試驗工位：6桶
