路燈電纜故障測試儀的用途和組成

　　路燈電纜故障測試儀的用途和組成:路燈電纜故障測試儀可快速測試路燈電纜的短路、斷路、接地故障。
　　經過近幾年的升級換代，使該儀器的使用更簡便，測試更準確。一鍵式操作，優于同類產品的繁瑣操作。只要操作一遍，即可全部掌握。

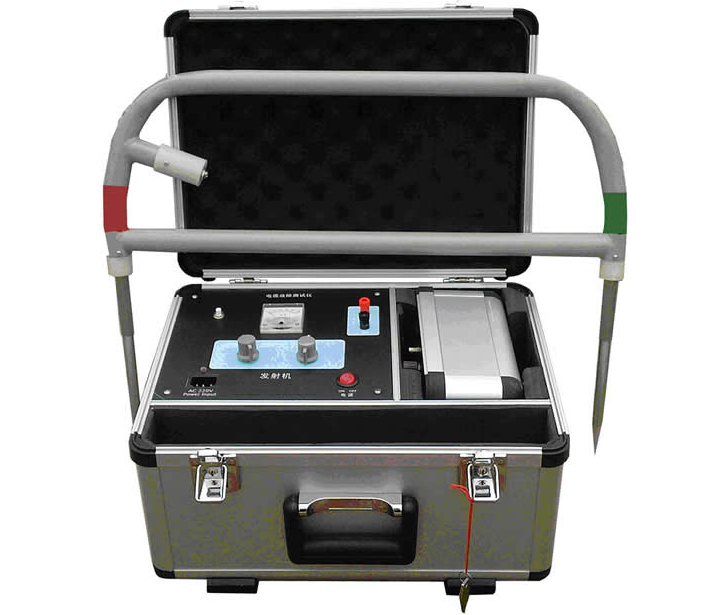

　　路燈電纜故障測試儀發射機：自動測試路燈電纜的對地阻抗，自動顯示電池電量，連續監控故障，向被測路燈電纜發送信號，充滿電后可連續工作5-12小時。
　　路由接收機：探測路燈電纜路由、埋深。一節9V電池，可連續工作80小時。

　　絕緣接收機(A字架)：用于故障點的準確定位。箭頭指示故障點在前邊或在后邊，12格條形碼指示路燈電纜故障測試儀信號強度，直觀明了。一節9V集成電池，可連續工作100小時，開機時自動檢測電池電量。

　　路燈電纜故障測試儀概述:路燈電纜故障測試儀是意聯電氣專門針對“電力電纜故障”的特征而精心設計研制出的新一代專用電纜故障故障測試定位儀，主要解決地下直埋電纜的短路、斷路及死接地故障。其特點是接收靈敏度高、抗干擾能力強、信號穩定、查找路徑清晰、定點準確！

　　儀器自帶電源、體積小、重量輕、便于攜帶,可單人操作，尤其適合野外現場操作(不受電纜埋設環境的影響,如:硬化路面、穿管、分叉。)，極大的方便了用戶，提高了工作效率降低了勞動強度。

　　路燈電纜故障測試儀利用電磁感應的原理，不需要升壓設備，從而保障了電纜、電器設備及測試人員的人身安全。同時對電纜路徑、故障點位置及埋設深度同步測試。不同于以往采用加高壓迫使故障點放電,根據聲音大小進行故障定位的方法，使本來煩瑣復雜的故障定點工作變的十分輕松簡單。

　　路燈電纜故障測試儀采用了石英晶體振蕩器，中大規模集成電路。其特點是接收靈敏度高，靜態漂移小，抗干擾能力強，工作穩定，準確度高。由于儀器采用了小型鎳鎘畜電池供電，因此儀器具有體積小，重量輕，耗電小，便于攜帶等優點，特別適用于野外作業。

另外路燈電纜故障測試儀對“沖閃法”無法解決的單芯電纜接地及斷線故障特別合適，定點準確快捷，誤差以厘米計。

路燈電纜故障測試儀主要技術性能指標
1．準確定點的故障絕緣阻值：0～4MΩ
2．探測距離≤10km
3．探測線纜深度：≤3m
4．路徑誤差＜8cm
5．定位誤差：≤±10cm
